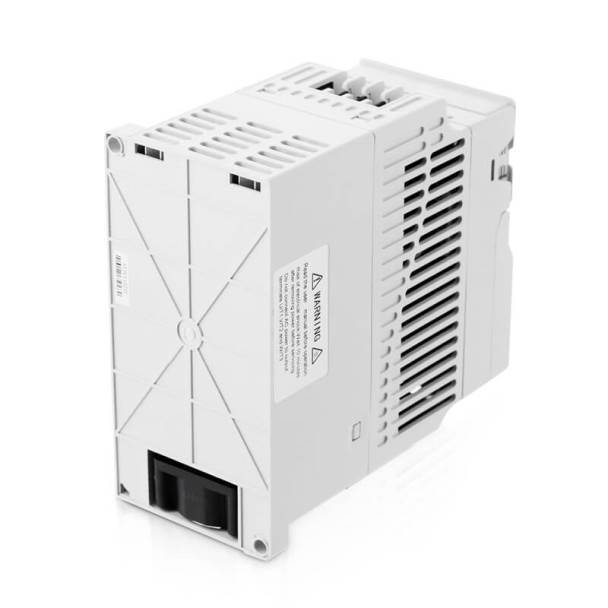

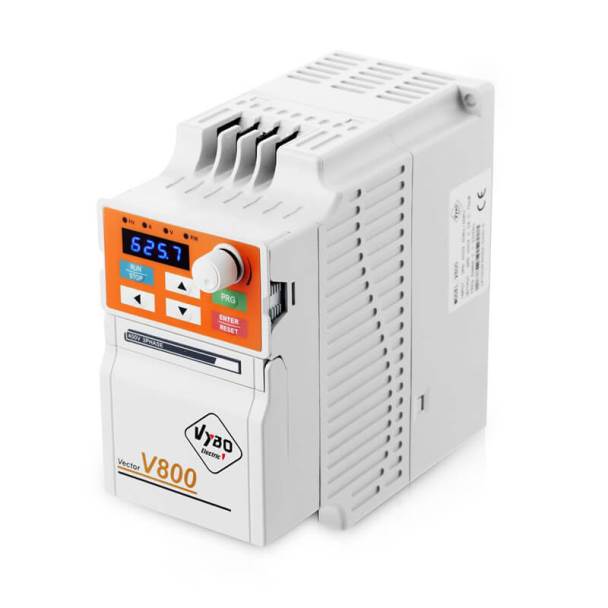

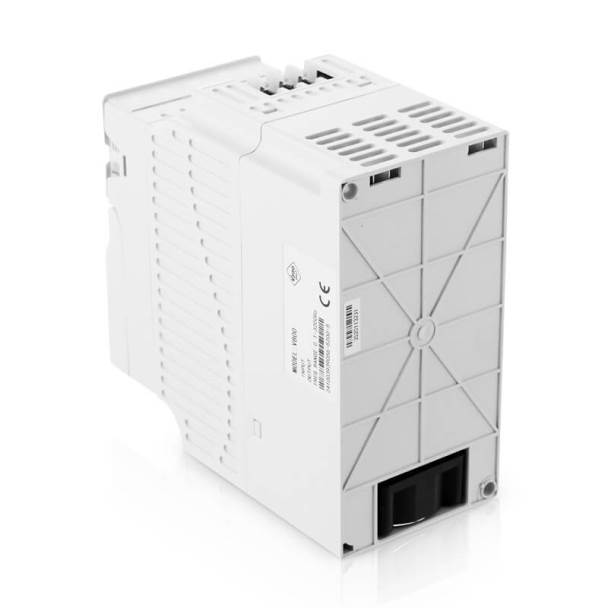

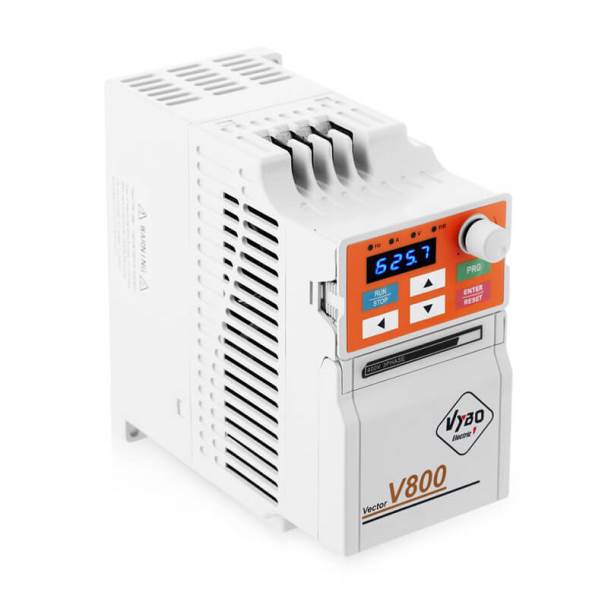

frekvenční měnič 0,4kW V800 400V, model 4T0004
frekvenční měnič 0,4kW V800 400V, model 4T0004
frekvenční měnič 0,4kW V800 400V, model 4T0004
frekvenční měnič 0,4kW V800 400V, model 4T0004

Frekvenční měnič 0,4kW V800-4T0004

Original price was: 5577.00 Kč.Current price is: 4270.00 Kč. bez DPH

Mezisoučet:

Spolu za doplňky:

+

Spolu:

frekvenční měniče v800 na 400V

Kontakt – prodej@vyboelectric.eu

Model V800-4T0004
Výkon 0,4 kW
Max. jmenovitý vstupní proud –
Jmenovitý výstupní proud –
Vstupní napětí 50/60Hz 3 fáze 400 V
Průřez nap. kabelu 1,5 mm²
Jistič 6 A
Kategorie: , ,

iso certifikáty vybo electric

Jsme odborníci na frekvenční měniče
24 hodin denně, 7 dní v týdnu – urgentní dodávky velkých frekvenčních měničů měničů
Velký sklad i servisní středisko
Frekvenční měniče odesíláme přímo ze skladu
Vlastní vývojové středisko a možnost přizpůsobení produktů na míru
Extra rychlé dodání po celé republice
Volitelné příslušenství k měničům

Frekvenční měnič V800 0,4kW

Série frekvenčních měničů V800 se vyrábí v maximální možné kvalitě. Jsou kompatibilní s vektorovým řízením. Disponují těmi nejnáročnějšími funkcemi a díky tomu jsou zárukou profesionálního provozu. Speciální software a množství funkcí zajišťuje bezproblémový provoz i v těch nejtvrdších podmínkách v každém typu průmyslu. Frekvenční měniče 0,4kW V800-4T0004 jsou předprogramované aby se daly hned používat. Skutečně je stačí jen zapojit do elektrické sítě. Byly vyvinuty tak, aby se daly ovládat externě digitálně i analogově. Nebo je můžete ovládat přímo z panelu. Najdou své využití v těch nejsložitějších aplikacích a vyniknou při velmi vysoké přetížitelnosti.

Funkce frekvenčních měničů V800

  • Napájení měniče frekvence třífázovým napětím 3 x 400 V AC
  • V 800 pracuje s nosnou frekvencí 1 až 16 kHz
  • Zabudovaný EMC filtr
  • Řídící režim měniče frekvence je SFVC vektorový s otevřeným okruhem, nebo V/F řízení
  • Výstupní frekvence měniče 0,01 až 3200 Hz
  • Odnímatelný panel s možností externí instalace do 50 m (kabelem)
  • Standardní funkce AVR, JOG, časovače, ochrany
  • Bezpečnostní funkce EMS okamžitého zastavení
  • V 800 disponuje 6 digitálními vstupy, z toho 1 vysokorychlostní pulzní 100 kHz; 2 analogové vstupy 0-10 V a 4-20 mA.
  • Komunikační rozhraní MODBUS RTU
  • V 800 mají standardně zabudovanou brzdovou jednotku, PID, PLC
  • Standardy EN / IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí; EN / IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí
  • Výstupy jsou 1 digitální, 1 analogový a 1 reléový
  • Funkce připojení PTC ochrany nebo termokontaktu elektromotoru
  • Fyzické rozhraní RS 485 MODBUS sériově zabudované

Uplatnění v průmyslu

  • potraviny
  • keramika
  • frézy
  • stroje na potápění
  • čerpadla
  • vzduchotechnika
  • textil
  • brusky
  • odstředivé stroje
  • elektrické převodovky
  • řezací stroje





Měniče V800 – další informace

Chcete-li zjistit více informací o frekvenčních měničích řady V800, můžete si prohlédnout i následující materiály v PDF: manuál na používání a katalog frekvenčních měničů. V případě potřeby doplnění chybějících údajů nás můžete také kontaktovat na naši zákaznickou linku 00420 608 345 282 nebo nám napište zprávu na prodej@vyboelectric.eu. Naši prodejci vám rádi odpoví na všechny vaše dotazy. Těšíme se na vaše zprávy!

frekvenční měnič 0,4kW V800 400V, model 4T0004

frekvenční měnič 0,4kW V800 400V, model 4T0004

frekvenční měnič 0,4kW V800 400V, model 4T0004

frekvenční měnič 0,4kW V800 400V, model 4T0004

frekvenční měnič 0,4kW V800 400V, model 4T0004

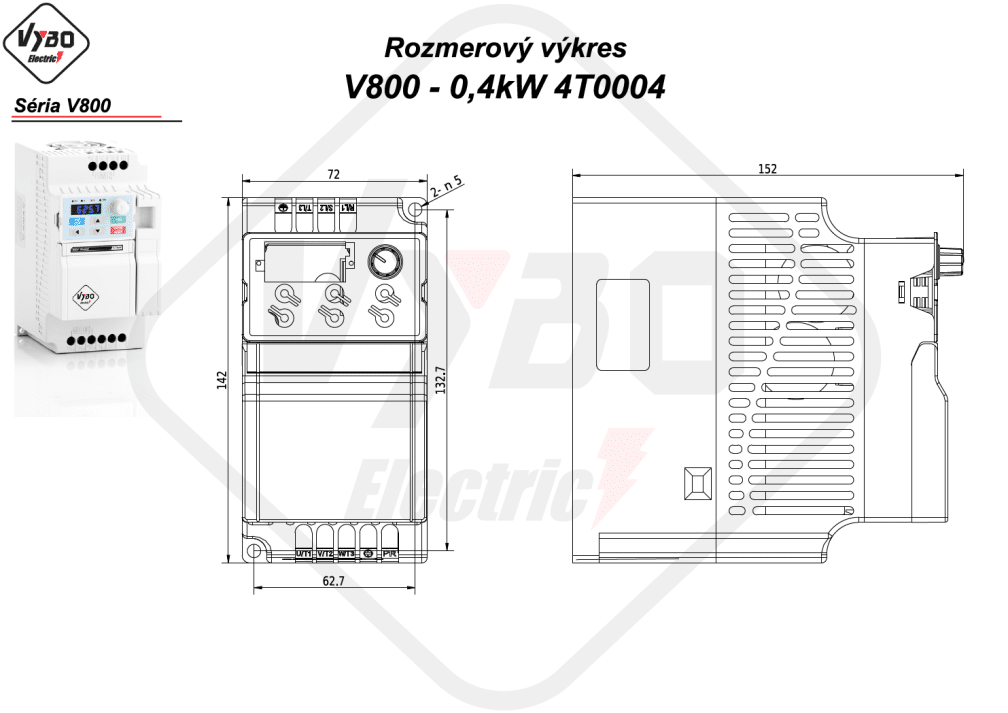

rozměrový výkres frekvenční měnič V800 4T0004

Podrobná specifikace

Typ modelu měniče V800 Jmenovitý výst. výkon (kW) Jmenovitý vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
V800-4T0004 0,4 – – 0,4
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A)
3 fázové 3×400 V 0,4 1,5 6

Tabulka vhodných brzdových odporů

Typ měniče frekvence Brzdný odpor Brzdová jednotka Doporučený výkon motoru (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
V800-4T0004 0,15 300 Integrovaná 0,4

Všeobecné technické parametry pro všechny typy V800

Položka VECTOR V800
Řídící režim V/F skalární řízení
SFVC vektorové s otevřeným okruhem
Maximální frekvence SFVC vektorové řízení: 0 – 320 Hz
V/F skalárne riadenie:       0 – 3200 Hz
Nosná frekvence 1-16 kHz
Nosná frekvence se automaticky nastaví na základě charakteristiky zatížení.
Rozlišení vstupní frekvence Digitální nastavení 0.01 Hz
Analogové nastavení: maximální frekvence x 0.025%
Počáteční točivý moment G typ: 0.5 Hz/150% (SVFC)
P typ: 0.5 Hz/100%
Rozsah rychlosti 1:100 (SFVC)
Stabilita rychlosti ± 0.5% (SFVC)
Přesnost řízení točivého momentu ± 5% (SFVC)
Velikost přetížení G typ: 60s pro 150% jmenovitého proudu, 3s pro 180% jmenovitého proudu
P typ: 60s pro 120% jmenovitého proudu, 3s pro 150% jmenovitého proudu.
Zvýšení točivého momentu Fixní zvýšení točivého momentu
Uživatelské zvýšení 0.1%-30.0%
EMC filtr Integrován s označením „C1“ třídy C1.
Bez označení třídy C2.
V/F křivka Přímky V/F křivka
Vícebodová V/F křivka
N-napěťová V/F křivka (násobek 1.2-napětí, 1.4- napětí, 1.6- napětí, 1.8- napětí, upravena)
V/F separace Dva typy: úplná separace; poloviční separace
Režimy rampy Lineární křivka
Rampa typu S-křivka
Čtyři skupiny časů zrychlení/zpomalení s rozsahem 0,0-6500,0 s
DC brzdění Frekvence brzdění: 0,3 Hz až maximální frekvence
Doba brzdění: 0.0-100.0 s
Hodnota proudu při brzdění: 0.0%-100.0 %
Řízení v JOG režimu (krokování) JOG frekvenční rozsah: 0.00-50.00 Hz
JOG čas zrychlení / zpomalení: 0.0-6500.0 s
Implem. více přednastavených rychlostí Implementováno až 16 rychlostí pomocí jednoduché funkce PLC nebo kombinace koncových stavů X.
Zabudovaný PID regulátor Usnadňuje procesně řízený systém řízení uzavřené smyčky.
Automatická regulace napětí AVR Při změně napájecího napětí může automaticky udržovat konstantní výstupní napětí.
Ovladač přepětí a nadměrného proudu Proud a napětí jsou automaticky omezeny během chodu, aby se zabránilo častému vypínání v důsledku přepětí a nadměrného proudu.
Omezení točivého momentu a řízení Může automaticky omezit točivý moment a zabránit časté změně nadproudu během chodu.
Bezpečnostní funkce EMS STOP Systém „Emergency STOP“: v nouzových případech zastaví měnič okamžitě, po aktivaci EMS STOP.
Rychlé omezení proudu Pomáhá předcházet častým chybám z důvodu nadproudu AC motoru
Vysoký výkon Řízení AC motoru se realizuje technologií řízení proudu vektoru s vysokým výkonem.
Časové řízení Časový rozsah: 0.0-6500.0 minut
Komunikační protokol RS485 MODBUS RTU
Kanál spouštěcích příkazů Podle panelu, řídicích terminálů, port sériové komunikace lze přepínat mnoha způsoby
Zdroj frekvence 10 druhů frekvencí, daných digitálním analogovým napětím, analogovým proudem, impulzem, sériovým portem, může být přepínáno mnoha způsoby
Pomocný zdroj frekvencie 10 druhů frekvencí, může se snadno realizovat mikro nastavení, frekvenční syntezátor
Vstup a výstup Vstupní svorkovnice 6 digitálních vstupů, 2 analogové vstupy, z nichž jeden podporuje 0-10V vstup a druhý podporuje 0-10V nebo 4-20mA vstup.
Výstupní svorkovnice 1 digitální výstup
1 reléový výstup,
1 analogová výstupní svorka, s výstupem 0-20mA / 0-10 V
LED displej Zobrazuje parametry
Uzamčení tlačítek a výběr funkcí Může blokovat tlačítka částečně nebo úplně a definovat rozsah funkcí některých tlačítek, aby se zabránilo nesprávné funkci.
Ochranný režim Zjišťování zkratu motoru při zapnutí, ochrana proti ztrátě výstupní fáze, ochrana před nadměrným proudem, ochrana proti přepětí, ochrana pod napětím, ochrana proti přehřátí a ochrana proti přetížení.
EMC (kompatibilita) IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Standardy EN/IEC 61800-3: 2017; C1, který je vhodný do 1. prostředí;
EN/IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí;
Instalace v prostředí Uvnitř, vyhněte se přímému slunečnímu záření, soli, prachu, korozivnímu nebo hořlavému plynu, kouři, páře. Odolnost proti chemickým znečištěním třída 3C3 EN/IEC
60721-3-3 .Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3.
Nadm. výška. Pod 1000 metrů n.m. (snižte stupeň zatížení při použití nad 1000 metrů n. m.)
Teplota okolí -10 °C ~ 40 °C (snižte stupeň výkonu pokud je teplota okolí mezi 40 °C a 50 °C)
Vlhkost Méně než 95% relativní vlhkosti, bez kondenzace
IEC 60068-2-3
Vibrace Méně než 5,9 m/s2 (0,6 g) IEC 60068-2-6
Teplota skladování -20°C až +60°C

Výkonové parametry měničů série V800

1PH / 3PH AC 230 V ±15%
Typ modelu měniče V800 Jmenovitý výst. výkon (kW) Maximální vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
V800-2S0004 0,4 5,4 2,4 0,4
V800-2S0007 0,75 7,2 4,5 0,75
V800-2S0015 1,5 10 7 1,5
V800-2S0022 2,2 16 10 2,2
V800-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15%
V800-4T0007 0,75 3,8 2,5 0,75
V800-4T0015 1,5 5 3,7 1,5
V800-4T0022 2,2 5,8 5 2,2
V800-4T0030 3 8 7,5 3
V800-4T0040 4 10 9 4
V800-4T0055 5,5 15 13 5,5
V800-4T0075 7,5 19 17,5 7,5
V800-4T0110 11 26 25 11
V800-4T0150 15 35 32 15
V800-4T0220 22 46 45 22
V800-4T0300 30 62 60 30
V800-4T0370 37 76 75 37
V800-4T0370 37 76 75 37
V800-4T0450 45 92 90 45
V800-4T0550 55 112 110 55
V800-4T0750 75 155 150 55
V800-4T0900 90 180 176 90
V800-4T1100 110 215 210 110
V800-4T1320 132 260 253 132
V800-4T1600 160 310 300 160
V800-4T1850 185 350 340 185
V800-4T2000 200 390 380 200
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A) Doporučený vstupní stykač (A)
V800-2S0004 1 fázové 1×230 V 0,4 1,5 10 10
V800-2S0007 0,75 1,5 16 16
V800-2S0015 1,5 2,5 25 25
V800-2S0022 2,2 4 32 32
V800-2S0030 3 4 40 40
V800-4T0004 3 fázové 3×400 V 0,4 1,5 6 6
V800 -4T0007 0,75 1,5 6 6
V800-4T0015 1,5 1,5 6 6
V800-4T0022 2,2 1,5 10 10
V800-4T0030 3,0 2,5 16 –
V800-4T0040 4 2,5 16 16
V800-4T0055 5,5 2,5 20 20
V800-4T0075 7,5 4 32 32
V800-4T0110 11 4 32 32
V800-4T0150 15 6 40 40
V800-4T0185 18,5 10 50 50
V800-4T0220 22 10 50 50
V800-4T0300 30 16 63 63
V800-4T0370 37 25 100 100
V800-4T0450 45 25 100 100
V800-4T0550 55 35 125 125
V800-4T0750 75 50 160 160
V800-4T0900 90 70 225 225
V800-4T1100 110 95 250 250
V800-4T1320 132 120 315 315
V800-4T1600 160 120 350 350
V800-4T1850 185 150 400 400
V800-4T2000 200 185 500 500

Tabulka vhodných brzdových odporů V800

Typ měniče frekvence Brzdný odpor Brzdová jednotka Doporučený výkon motoru (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
V800-2S0004 0,80 200 Integrovaná 0,4
V800-2S0007 0,80 150 Integrovaná 0,75
V800-2S0015 0,10 70 Integrovaná 1,5
V800-2S0022 0,10 70 Integrovaná 2,2
V800-2S0030 0,25 65 Integrovaná 3
V800-4T0004 0,15 300 Integrovaná 0,4
V800-4T0007 0,15 300 Integrovaná 0,75
V800-4T0015 0,15 220 Integrovaná 1,5
V800-4T0022 0,25 200 Integrovaná 2,2
V800-4T0030 0,30 130 Integrovaná 3,0
V800-4T0040 0,3 130 Integrovaná 4
V800-4T0055 0,4 90 Integrovaná 5,5
V800-4T0075 0,5 65 Integrovaná 7,5
V800-4T0110 0,5 65 Integrovaná 11
V800-4T0150 0,80 43 Integrovaná 15
V800-4T0185 1 32 Integrovaná 18,5
V800-4T0220 1,3 25 Integrovaná 22
V800-4T0300 1,5 22 Integrovaná 30
V800-4T0370 2,5 16 Integrovaná 37
V800-4T0450 3,7 12,6 Integrovaná 45
V800-4T0550 4,5 9,4 Externí BJ 55
V800-4T0750 5,5 9,4 Externí BJ 75
V800-4T0900 7,5 6,3 Externí BJ 90
V800-4T1100 4,5 x 2 9,4 x 2 Externí BJ 110
V800-4T1320 5,5 x 2 9,4 x 2 Externí BJ 132
V800-4T1600 6,5 x 2 6,3 x 2 Externí BJ 160
V800-4T1850 16 2,5 Externí BJ 185
V800-4T2000 6,5 x 3 6,3 x 3 Externí BJ 200
Nominální výkon při normální zátěži (Normal duty) 0,4 kW
Výkon pro těžký pohon, těžké rozběhy (Heavy duty) 0,4 kW
Nominální výstupní proud –
Napájecí napětí 3 x 400 V
Výstupní napětí 0 – 400 V
Výstupní frekvence 0 – 3200 Hz
Přetížitelnost v režimu ND – Normální zátěž (Normal Duty) 120% / 60s
Přetížitelnost v režimu HD – Těžký pohon (Heavy Duty) 150% / 60s
Řídící režim V/F skalární řízení ✓
Řídící režim SFVC vektorové s otevřeným okruhem ✓
Řídící režim CLVC vektorové s uzavřeným okruhem X
Vstupy analógové 2
Vstupy digitální 6
Výstupy analógové 1
Výstupy reléové 1
Výstupy s otevřeným kolektorem 1
Integrovaný brzdový tranzistor ✓
EMC filtr ✓
+10 V výstup ✓
+24 V výstup X
Vstup pro PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFIBUS X
PG karta pro enkodér X
PID ✓
PLC inteligentní funkce ✓
Připojení externího panelu (běžně do 30 m) ✓
Stupeň krytí IP 20 ✓
Stupeň krytí IP 65 X
Změna směru otáčení přes externí vstup ✓
Změna směru otáčení z panelu X
