frekvenční měnič 0,75kW A550 Plus 230V model 2S0007
frekvenční měnič 0,75kW A550 Plus 230V model 2S0007
frekvenční měnič 0,75kW A550 Plus 230V model 2S0007
frekvenční měnič 0,75kW A550 Plus 230V model 2S0007

Frekvenční měnič 0,75kW A550 Plus-2S0007

Original price was: 3689.00 Kč.Current price is: 2722.00 Kč. bez DPH

Mezisoučet:

Spolu za doplňky:

+

Spolu:

frekvenční měniče A550 Plus na 230V

Kontakt – prodej@vyboelectric.eu

Model A550Plus-2S0007
Výkon 0,75 kW
Max. jmenovitý vstupní proud 7,2 A
Jmenovitý výstupní proud 4,5 A
Vstupní napětí 50/60Hz 1 fáze 230 V
Průřez nap. kabelu 2,5 mm²
Jistič 16 A
Kategorie: , ,

iso certifikáty vybo electric

Jsme odborníci na frekvenční měniče
24 hodin denně, 7 dní v týdnu – urgentní dodávky velkých frekvenčních měničů měničů
Velký sklad i servisní středisko
Frekvenční měniče odesíláme přímo ze skladu
Vlastní vývojové středisko a možnost přizpůsobení produktů na míru
Extra rychlé dodání po celé republice
Volitelné příslušenství k měničům

Frekvenční měniče 0,75kW A550 Plus

Měnič frekvence A 550 Plus můžeme označit za univerzální integrovaný přístroj zařazující do ekonomické třídy, který je specifický jednoduchostí přehledností svých ovládacích prvků. Vyhotovený je tak, aby plně vyhovoval požadavkům klientů a proto je vytvořen na základě dlouholetých zkušeností a připomínek uživatelů. Model A 550 je celý předprogramovaný, díky čemuž je po připojení do elektrické sítě ihned připraven k použití. Uživatel má možnost ovládat ho nejen z panelu, ale také externě. Na to, aby se měnič rozběhl stačí stisknout tlačítko START a otáčení kolem jeho osy lze jednoduše ovládat pomocí vestavěného knoflíku. Díky stimulu, který uživatel dá měniči, se jeho elektromotor automaticky zrychlí nebo zpomalí.

Parametry frekvenčních měničů A550 Plus, 230V

V následující tabulce můžete najít komplexní přehled údajů pro frekvenční měniče série A550 Plus. Tabulka obsahuje údaje o elektrických parametrech, technických parametrech, jednotlivých funkcích měničů a také o montáži. Pokud jste nenašli potřebné údaje v tabulce, máte k dispozici také návod k použití frekvenčních měničů a katalog měničů v PDF ve spodní části této stránky. Můžete nás také kontaktovat na naši kontaktní e-mailovou adresu prodej@vyboelectric.eu nebo nám zavolejte +420 607 351 715. S radostí vám poskytneme všechny informace, které potřebujete k výběru vhodného zařízení.

Vlastnosti – frekvenční měniče 0,75kW

  • Napájení měniče frekvence jednofázovým napětím 1 x 230 V AC
  • Fyzické rozhraní RS 485 MODBUS sériově zabudované
  • Bezpečnostní funkce EMS okamžité zastavení
  • Komunikační rozhraní MODBUS RTU
  • Rozsah výstupní frekvence 0 až 999 Hz
  • Funkce zesílení točivého momentu elektromotoru až o 30%
  • A550 Plus je vhodný pro řízení asynchronních a synchronních motorů
  • Zabudovaná brzdová jednotka u typů A550 Plus-2S0030 a A550 Plus-2S0040
  • Funkce pro připojení PTC ochrany nebo termokontaktu elektromotoru
  • Integrované jsou 4 digitální vstupy, 1 analogový vstup 0-10 V a 4-20 mA, 1 multifunkční reléový výstup, atd.
  • Standardy IEC 61800-5-1, IEC 61800-3 (prostředí 1 a 2, kategorie C2)
  • Zabudovaný PID, PLC, AVR, 2 časovače, atd.
  • Zabudovaný port pro externí umístění ovládacího panelu pomocí kabelu
Frekvenční měniče A550 Plus v průmyslu

Měniče frekvence A550 Plus jsou univerzální přístroje, které mají opravdu široký rozsah průmyslového použití, a to už od běžných pohonů čerpadel až po různé stroje na potápění, řezání atd. Bližší uvádíme některé z nejčastěji se vyskytujících oblastí, kde frekvenční měniče A550 Plus zvyknou naši zákazníci využívat.

  • elektrické převodovky
  • frézy
  • textil
  • potraviny
  • brusky
  • stroje na potápění
  • řezací stroje
  • čerpadla
  • vzduchotechnika
  • keramika
  • odstředivé stroje
Prodej frekvenčních měničů online

VYBO Electric a.s. je jedním z největších gigantů, zabývajících se prodejem frekvenčních měničů na území České a také Slovenské republiky. Díky mnohaletým zkušenostem v oblasti elektrotechniky prošly produkty VYBO Electric mimořádně významným vývojem a v současnosti je můžeme považovat za to nejlepší, co v dané kategorii na trhu najdeme. Vzhledem na kvalitu a dlouhou životnost mají frekvenční měniče A550 Plus od VYBO Electric také opravdu nízkou cenu. Jelikož na prvním místě je pro nás spokojenost zákazníka, snažíme se finanční náklady zákazníků snížit ještě více. To realizujeme způsobem, že hradíme část dopravních nákladů za vás. Za doručení zboží platíte tedy mnohem nižší sazbu než je to běžné u jiných obchodníků. Poskytujeme také bezplatné poradenství, pokud máte tedy nějaké otázky, ozvěte se a my uděláme vše, co je v našich silách, abychom vám pomohli s nákupem. Těšíme se na vaše zprávy!

Frekvenční měnič A550 Plus 0,75kW – fotogalerie

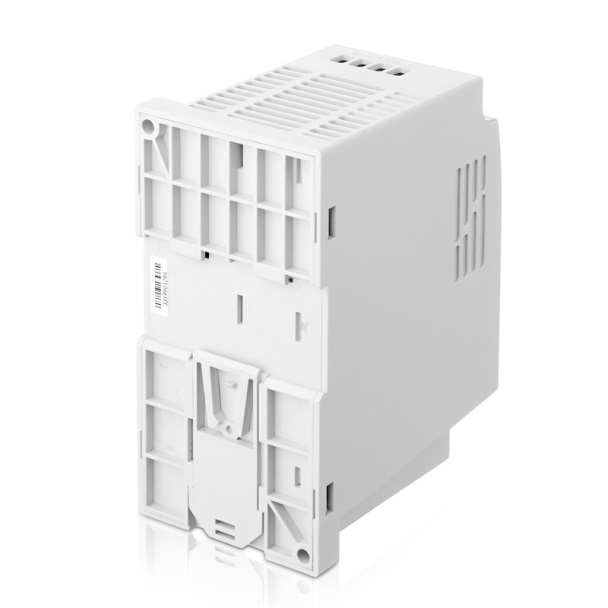

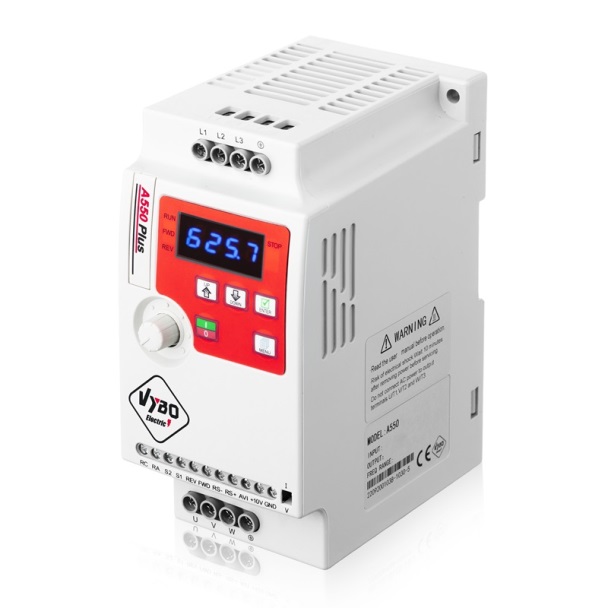

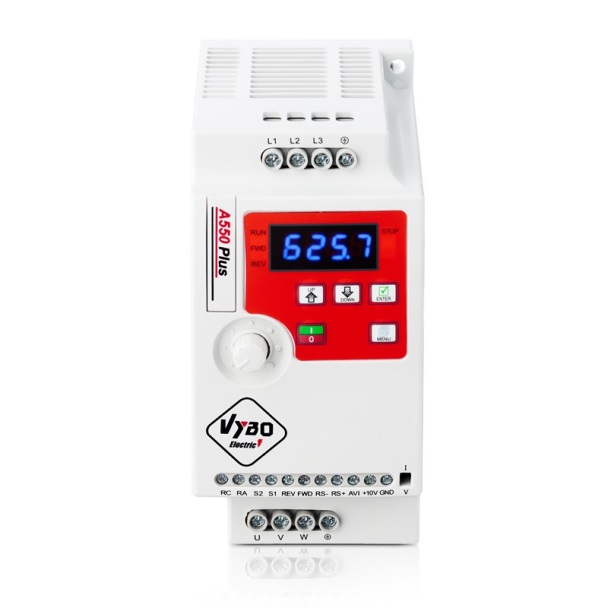

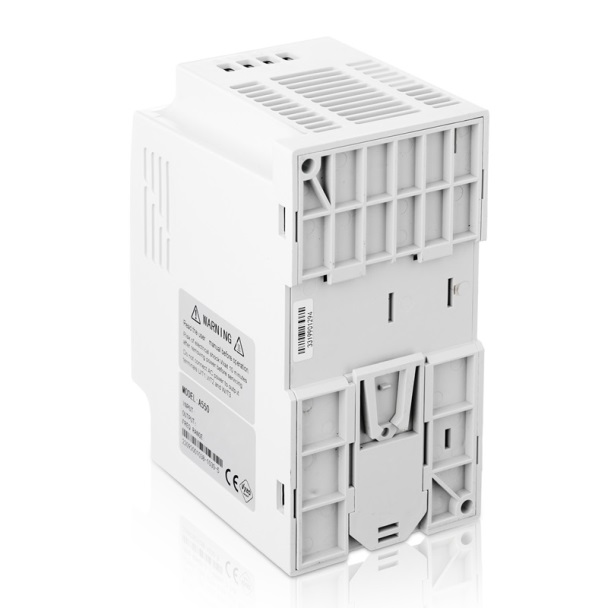

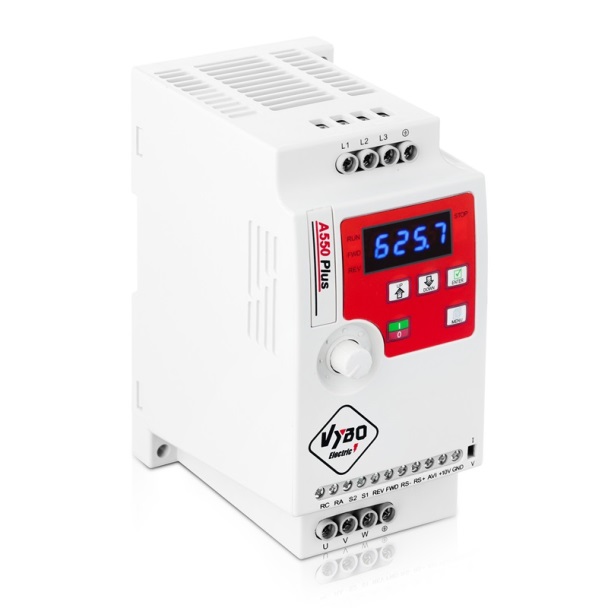

frekvenční měnič 0,75kW A550 Plus 230V model 2S0007

frekvenční měnič 0,75kW A550 Plus 230V model 2S0007

frekvenční měnič 0,75kW A550 Plus 230V model 2S0007

frekvenční měnič 0,75kW A550 Plus 230V model 2S0007

frekvenční měnič 0,75kW A550 Plus 230V model 2S0007

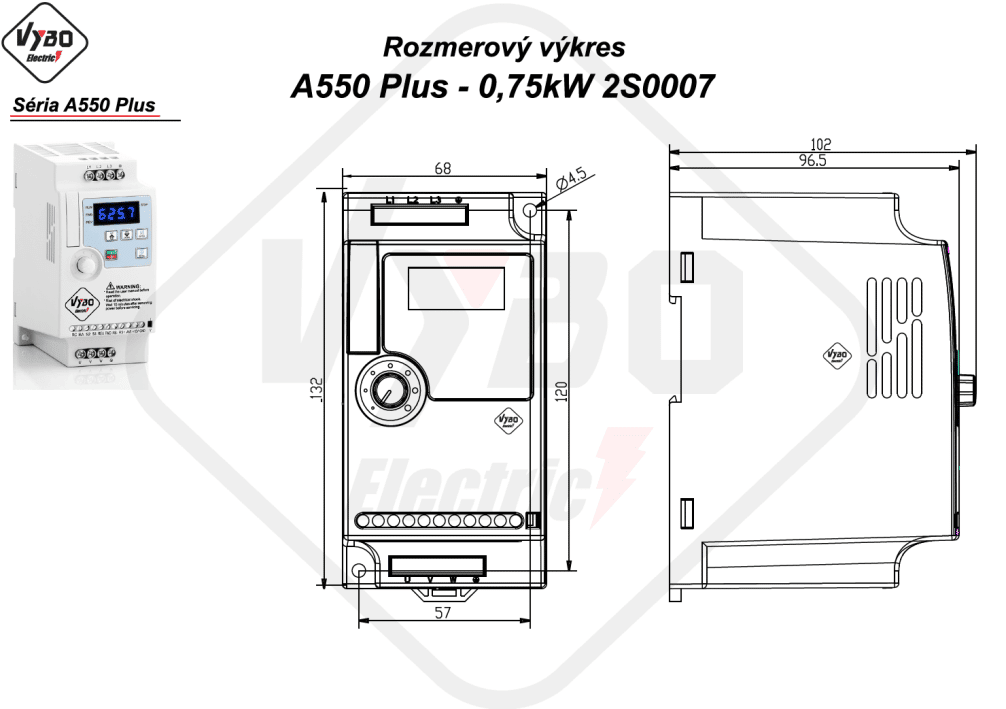

Frekvenční měnič A550 Plus 0,75kW – rozměrový výkres

rozměrový výkres frekvenční měnič A550 Plus 2S0007

Podrobná specifikace

Typ modelu měniče A550 Plus Jmenovitý výst. výkon (kW) Jmenovitý vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
A550 Plus-2S0007 a S2…S* 0,75 7,2 4,5 0,75
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A)
1 fázové 1×230 V 0,75 2,5 16

Tabulka vhodných brzdových odporů

Typ měniče frekvence Brzdný odpor Brzdová jednotka Doporučený výkon motoru (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
A550 Plus-2S0007 – – – 0,75

Všeobecné technické parametry pro všechny typy A550 Plus

Jmenovité napětí, frekvence 1PH vstup / 3PH výstup AC 230 V 50/60Hz…typ: 2S…
1PH vstup / 1PH výstup AC 230 V 50/60Hz,..typ: S2S…S
3PH vstup / 3PH výstup AC 400 V 50/60Hz ..typ: 4T
Rozsah napětí vstup 230V: 170 V – 240 V; 400 V:330 V – 440 V
Rozsah napětí výstup 230V: 0 – 230 V; 400 V:0 – 400 V
Způsob řízení 3 fázová sinusová pulzně-šířková modulace PWM
Indikace Provozní stav / Definování alarmu / interaktivní nastavená frekvence, skutečná výstupní frekvence, výstupní proud, výstupní otáčky, napětí DC sběrnice, výstupní napětí, atp.
Rozsah výstupní frekvence 0.10 – 999.9 Hz
Rozlišení nastavené frekvence Číslicový vstup: 0,01 Hz,
Analogový vstup: 0,1% Max. výstupní frekvence
Přetížitelnost P typ: 120% po dobu 60 sekund
Nastavení frekvence Analogově: může být zvolen 0 až 10 V, 4 až 20 mA;
Číslicově: zadání pomocí ovládacího kolečka na ovládacím panelu nebo RS485 nebo tlačítkem NAHORU/DOLŮ. Možnost kombinace vstupů frekvence X+Y;X-Y; Přepínání mezi X a Y…Pozn.: AVI svorky lze použít pro výběr analogového napěťového vstupu (0-10 V) nebo analogový proudový vstup (4 – 20 mA) přes spínač J2.
Řízení zvýšení točivého momentu Automatické řízení: automatické zvýšení točivého momentu při zatížení pohonu. Manuální řízení: umožňuje nastavit 0,0 – 30,0% zvýšení točivého momentu podle potřeby.
Multifunkční vstupní svorkovnice 4 multifunkční vstupní svorky, realizující funkce včetně řízení rychlosti patnácti sekcí, chod programu, čtyřstupňový spínač rychlosti zrychlení/zpomalení, UP/DOWN funkce a nouzové zastavení a další funkce
Multifunkční výstupní svorkovnice 1 multifunkční výstupní svorkovnice pro zobrazení běhu, nulové rychlosti, počítadla, vnější abnormality, programových operací a dalších informací a upozornění.
Nastavení času zrychlení/zpomalení 0~999.9 s čas zrychlení / zpomalení lze nastavit individuálně.
PID regulátor Zabudovaný PID regulátor
Prídavní funkce JOG (typování); Swing (skoková) frekvence; PLC funkce
Řízení na konstantní tlak Režim „spánku“ SLP, detekce vysokého tlaku hP; detekce nízkého tlaku LP; nucená cirkulace kapaliny proti zamrzání; Regulace průtoku; detekuje chod „na sucho“ LL; Regulace PID na konstantní tlak
Typ komun. rozhraní MODBUS
RS 485 Standardní komunikační funkce RS485 (MODBUS RTU)
V/F řízení Nastavení V/F křivky pro splnění požadavků zatížení.
Pevná rychlost Čtyři multifunkční vstupní svorkovnice, můžete nastavit 4 pevné rychlostní sekce
Bezpečnostní funkce EMS STOP Systém „Emergency stop“ v nouzových případech zastaví měnič okamžitě, po aktivaci EMS STOP.
Auto. regulace napětí Může být zvolena automatická regulace napětí
Počítadlo Zabudované 2 skupiny počítadel
Přesnost výstupní fr. 0,01Hz
Přepětí Může být nastavena ochrana před přepětím
Podpětí Může být nastavena ochrana před podpětím
Jiné ochrany Zkrat na výstupu, nadproud, blokování parametrů atp.
EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Standardy EN/IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Okolní teplota -10°C až 40°C (bez námrazy)
Okolní vlhkost Max. 95% (bez kondenzace) IEC 60068-2-3
Nadmořská výška Pod 1000 m.n.m.
Vibrace Max. 0.5 g ; IEC 60068-2-6
Chladící režim Nucené chlazení vzduchem
Stupeň krytí IP20; vyhovuje EN/IEC 61800-5-1
Způsob montáže Na zeď nebo na 35mm DIN lištu

Výkonové parametry měničů série A550 Plus

Typ modelu měniče A550 Plus Jmenovitý výst. výkon (kW) Maximální vstupní proud (A) Jmenovitý výstupní proud (A) Doporučený výkon motoru (kW)
A550 Plus -2S0004 a S2….S* 0,4 5,4 2,4 0,4
A550 Plus -2S0007 a S2….S* 0,75 7,2 4,5 0,75
A550 Plus -2S0015 a S2….S* 1,5 10 7 1,5
A550 Plus -2S0022 a S2….S* 2,2 16 10 2,2
A550 Plus -2S0030 a S2….S* 3 23 16 3
3PH / 3PH AC 400 V ±15%
A550 Plus -4T0007 0,75 3,8 2,5 0,75
A550 Plus -4T0015 1,5 5 3,7 1,5
A550 Plus -4T0022 2,2 5,8 5 2,2
A550 Plus -4T0040 4 10 9 4
A550 Plus -4T0055 5,5 15 13 5,5
A550 Plus -4T0075 7,5 19 17,5 7,5
A550 Plus -4T0110 11 26 25 11
A550 Plus -4T0150 15 35 32 15
A550 Plus -4T0220 22 46 45 22
A550 Plus -4T0300 30 62 60 30
A550 Plus -4T0370 37 76 75 37
Vstupní napětí (V) 50/60Hz Výkon motoru (kW) Doporučený průřez kabelu (mm²) Doporučený jistič (A) Doporučený vstupní stykač (A)
A550 Plus -2S0004 a S2….S* 1 fázové 1×230 V 0,4 2,5 10 10
A550 Plus -2S0007 a S2….S* 0,75 2,5 16 10
A550 Plus -2S0015 a S2….S* 1,5 4 16 16
A550 Plus -2S0022 a S2….S* 2,2 4 25 25
A550 Plus -2S0030 a S2….S* 3 6 32 32
A550 Plus -4T0004 3 fázové 3×400 V 0,4 2,5 6 6
A550 Plus -4T0007 0,75 2,5 6 6
A550 Plus -4T0015 1,5 2,5 10 10
A550 Plus -4T0022 2,2 2,5 10 10
A550 Plus -4T0040 4 4 16 16
A550 Plus -4T0055 5,5 4 20 16
A550 Plus -4T0075 7,5 4 32 25
A550 Plus -4T0110 11 6 32 25
A550 Plus -4T0150 15 6 40 32
A550 Plus -4T0185 18,5 10 50 40
A550 Plus -4T0220 22 10 63 50
A550 Plus -4T0300 30 16 100 65
A550 Plus -4T0370 37 25 100 80
A550 Plus -4T0450 45 35 125 95
A550 Plus -4T0550 – 4T1600 – – – –

Tabulka vhodných brzdových odporů A 550 Plus

Typ měniče frekvence Brzdný odpor Brzdová jednotka Doporučený výkon motoru (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
A550 PLus-2S0004 – – – 0,4
A550 PLus-2S0007 – – – 0,75
A550 PLus-2S0015 – – – 1,5
A550 PLus-2S0022 – – – 2,2
A550 Plus-2S0030 0,25 65 Zabudovaná BJ 3
A550 PLus-4T0004 – – – 0,4
A550 PLus-4T0007 – – – 0,75
A550 PLus-4T0015 – – – 1,5
A550 PLus-4T0022 – – – 2,2
A550 Plus-4T0040 0,3 130 Zabudovaná BJ 4
A550 Plus-4T0055 0,4 90 Zabudovaná BJ 5,5
A550 Plus-4T0075 0,5 65 Zabudovaná BJ 7,5
A550 Plus-4T0110 0,8 43 Zabudovaná BJ 11
A550 Plus-4T0150 1 32 Zabudovaná BJ 15
A550 Plus-4T0185 1,3 25 Zabudovaná BJ 18,5
A550 Plus-4T0220 1,5 22 Zabudovaná BJ 22
A550 Plus-4T0300 2,5 16 Zabudovaná BJ 30
A550 Plus-4T0370 3,7 12,6 Zabudovaná BJ 37
A550 Plus-4T0450 4,5 9,4 Zabudovaná BJ 45
A550 Plus-4T0550 – – Bez BJ 55
A550 Plus -4T0750 – – Bez BJ 75
A550 Plus-4T0900 – – Bez BJ 90
A550 Plus-4T1100 – – Bez BJ 110
Výkon 0,75 kW
Nominální výstupní proud 4,5 A
Napájecí napětí 1 x 230 V
Výstupní napětí 0 – 230 V
Výstupní frekvence 0 – 999 Hz
Přetížitelnost v režimu P (Normal Duty) 120% / 60s
Přetížitelnost v režimu G (Heavy Duty) X
Řídící režim V/F skalární řízení ✓
Řídící režim SVC vektorové s otevřeným okruhem X
Řídící režim CLVC vektorové s uzavřeným okruhem X
Vstupy analogové 1
Vstupy digitální 4
Výstupy analogové X
Výstupy reléové 1
Výstupy s otevřeným kolektorem X
Integrovaný brzdový tranzistor X
EMC filtr ✓
+10 V výstup ✓
+24 V výstup X
Vstup pre PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFIBUS X
PG karta pro enkodér X
PID + detekce chodu na sucho LL + režim spánku
SLP + detekce vysokého/nízkého tlaku HP/LP		 ✓
PLC inteligentní funkce ✓
Připojení externího panelu (běžně do 30 m) ✓
Stupeň krytí IP 20 ✓
Stupeň krytí IP 65 X
Změna směru otáčení přes externí vstup ✓
Změna směru otáčení z panelu X
